Is fearr aithne a chur ar an bpríomh -aonad fáinne atá líonta go hiomlán gáis SF6

1. Príomhghnéithe lascthrealamh inslithe gáis SF6:

Lascthrealamh inslithe gáis  Glacann sé le SF6 mar an príomh -mheán inslithe ar 10kV go 35kV Príomh -Aonad fáinne. Agus an t -uirbiú á thógáil, tá na buntáistí sínithe ag an bpríomh -aonad fáinne líonta SF6 ar dhearadh dlúth agus modúlach. Glacann sé go forleathan ar ghreille cumhachta uirbí, ar idirthuras iarnróid, ar thionscal fuinnimh nua, agus ar fhiontair thionsclaíocha.

1.1 Dearadh modúlach lascthrealamh inslithe gáis SF6

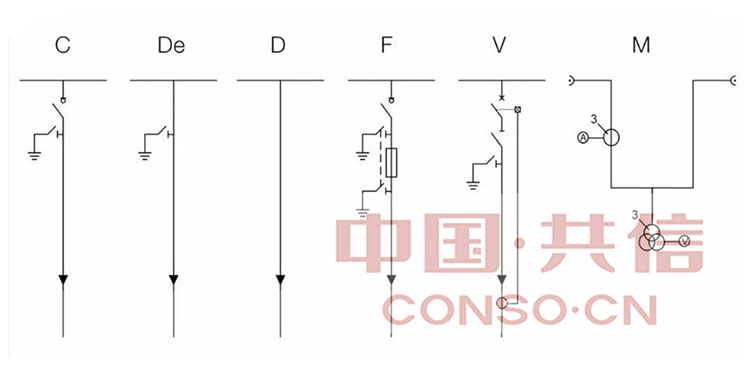

AnPríomh -Aonad Fáinne SF6  Den chuid is mó tá C (painéal lasc cábla), V (painéal breaker ciorcaid i bhfolús), d (painéal nasctha cábla díreach), RO (nasc cábla díreach le painéal créithe), F (painéal dícheangail lasc-úsáid), agus m (painéal méadraithe).

I gcásanna iarbhír, cuireann aonad C agus V an rialú agus an chosaint ar fáil chun líne cumhachta cábla a ionchur agus a aschur. Chomh maith le feidhm na hoibríochta ualaigh, tá níos mó feidhme ag an aonad V maidir le sruth ciorcaid ghearr a ghearradh as agus sruth ualach. Tugann an t -aonad M CT méadraithe, agus PT, agus méadar fuinnimh. De ghnáth, tá leithead 800mm ann atá mar an gcéanna leKyn28-12. Úsáidtear D agus RO Unit chun airde an chábla a ardú ón talamh go barr an phríomh -aonad fáinne SF6. Ina theannta sin, an t -aonad F a úsáidtear chun cosaint a ionchur agus a aschur, ach is fearr le húsáideoirí teirminéil glacadh le haonad V in ionad aonad F, ós rud é go bhfuil an fearas rialaithe níos casta.

1.2 Dearadh Dlúth an lascthrealamh inslithe gáis SF6

De ghnáth, is é w*H*D = 371*1800*750 (mm) an toise den aonad C nó V, áfach, is é W*H*d = 800*2300*1500 (mm) painéal ionchuir nó aschuir de Kyn28-12. Níl aon dabht ach go bhfuil níos mó iomaíoch ag an bpríomh -aonad fáinne SF6 maidir le loighistic agus costais talún. Thairis sin, tá costais ábhair níos ísle ag lascthrealamh inslithe gáis SF6 ná Kyn28-12 mar an dearadh dlúth.

2.

   I lascthrealamh inslithe gáis, tá umar gáis SF6, príomh -lasc agus breaker, córas busbar, fearas rialaithe agus córas rialaithe agus cosanta tánaisteach.

   Glacann an t -umar gáis SF6 201 nó 304 cruach dhosmálta, a bhfuil an ráta sceite bliantúil níos ísle ná 0.1%, atá deartha mar shéalaithe agus inslithe go hiomlán. Cinntíonn sé seirbhís saor ó chothabháil ar feadh níos mó ná 30 bliain.

   Tá sé cosúil lelascthrealamh inslithe aeir  gurb é an príomh -lasc agus an breaker i bpainéal ionchuir agus aschuir ná lasc créithe, lasc a dhícheangal, breaker lasc ualaigh agus breaker ciorcaid i bhfolús chun córais cumhachta a rialú agus a chosaint.

   In aon umar coiteann SF6, d’fhéadfadh sé 7 n -aonad modúlach a chomhtháthú ag an gcuid is mó de chóras greille cumhachta 10 kV. Seachas sin, tá gá le cábla ceangail agus breiseán cábla le haghaidh síntí. Mar sin féin, in aon umar coiteann amháin, tá aonaid modúlach ceangailte leis an mbus copair.

   Tá an fheidhm ag an gcóras rialaithe agus cosanta tánaisteach chun monatóireacht a dhéanamh ar an voltas luacha agus an sruth chun príomh -aonad fáinne SF6 a chosaint ó theip an chórais. Idir an dá linn, tacaíonn sé freisin le uathoibriú, le cianrialtán, le sealbhú sonraí, agus le rochtain ar chóras SCADA. Ina theannta sin, soláthraíonn an príomh -aonad fáinne SF6 soláthar cumhachta cúnta chun gnáthoibriú rialaithe agus tarchur comhartha a chinntiú.

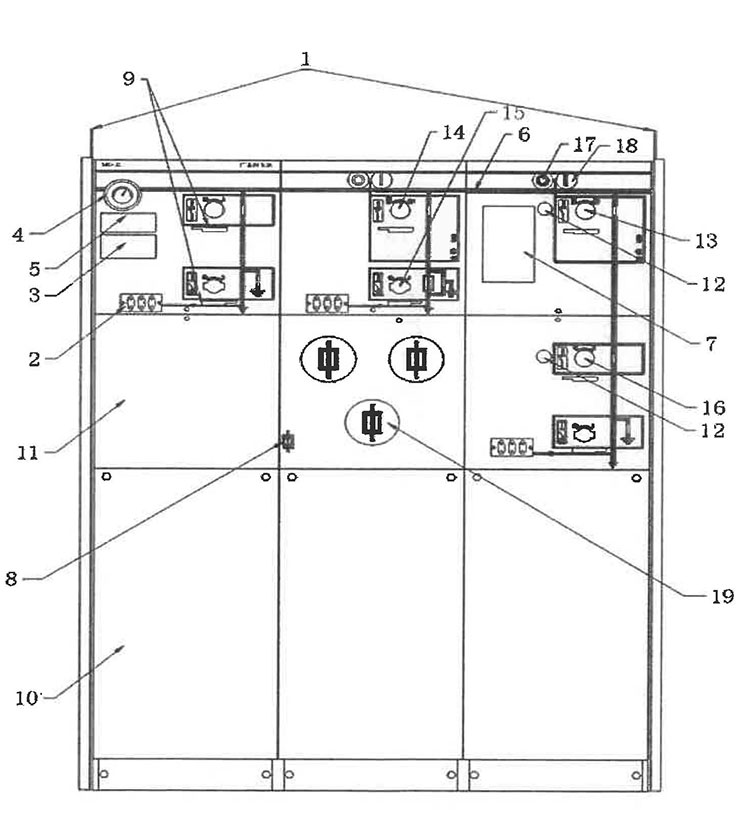

2.1 SF6 Inslithe Gáis S WitchGear S Tructure d Iagram:

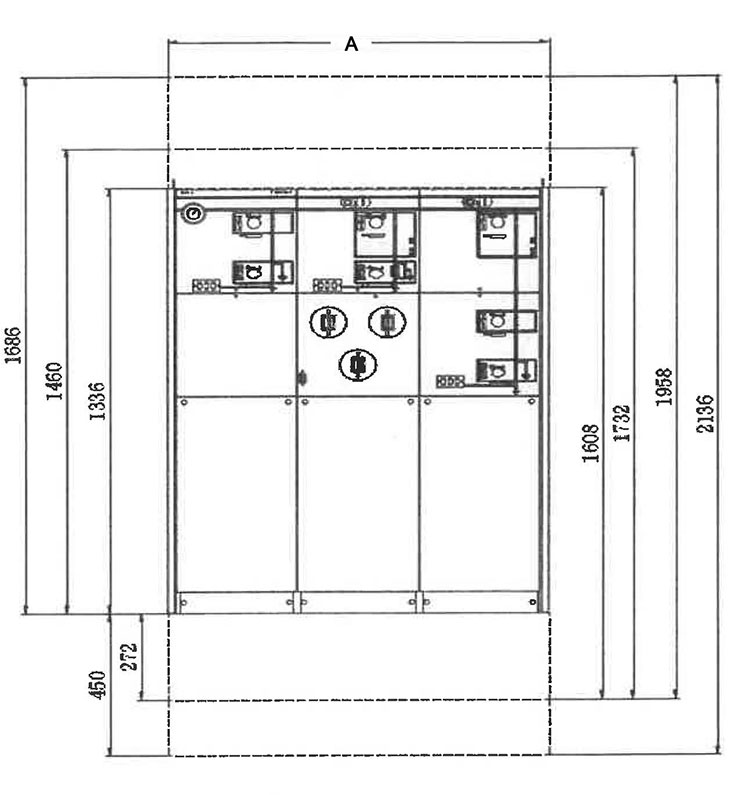

2.2 Toisí Lasmuigh de Phríomh -Aonad Fáinne SF6 ：

2.3 Caighdeán Caighdeánach agus Extension M Odules ：

3.Paraiméadar de lascthrealamh inslithe gáis SF6
